| Luogo di origine: | Shenzhen, Cina |
|---|---|
| Marca: | YINGDA |
| Certificazione: | ISO |
| Numero di modello: | separatore ottico 1x32 |
| Quantità di ordine minimo: | 100 pezzi |
| Prezzo: | negotiable |
| Imballaggi particolari: | 1pc/scatola, scatola 20pcs/carton |
| Tempi di consegna: | 5-8days dopo il pagamento |
| Termini di pagamento: | Western Union, T/T, Moneygram |
| Capacità di alimentazione: | 10,000 PCS al mese |
| rapporto spaccato: | 1 * 32 | Connettore: | SC/APC |
|---|---|---|---|
| Tipo di fibra: | G657A1 monomodale | Perdita di inserzione: | 16.5dB |
| Uniformità (massimo): | <1> | lunghezza d'onda: | 1260 - 1650 nanometro |
| PDL (massimo): | 0.3dB | standard: | Telcordia GR-1221 e GR-1209 |
| tubo d'acciaio: | 80×20×6mm |

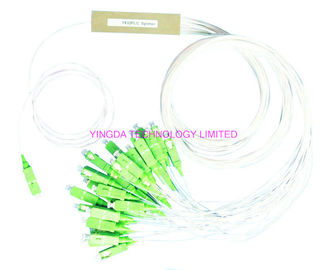

Mini norma di IEC ROHS Telcordia di verde SMF del separatore 1x32 SC/APC 1Mts dello SpA di fibra ottica di FTTH
Il separatore planare di (PLC) del circuito dell'onda luminosa di YINGDA è un tipo di dispositivo ottico della gestione di potere che è fabbricato facendo uso della tecnologia ottica della guida d'onda della silice. Caratterizza la piccola dimensione, l'alta affidabilità, l'ampia lunghezza d'onda di funzionamento e la buona uniformità di Manica--Manica e che è ampiamente usato nelle reti di PON realizzare che il potere splitting.YINGDA del segnale ottico fornisce le intere serie di prodotti del separatore 1xN e 2xN che sono adattati per le applicazioni specifiche. Tutti i prodotti soddisfanno le richieste di GR-1221-CORE e di GR-1209-CORE.

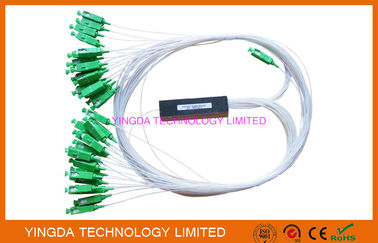

STRUTTURA del SEPARATORE 1X32 dello SpA
Caratteristiche
Perdita di inserzione bassa
PDL basso
Progettazione compatta
Buona uniformità di Manica--Manica
Ampia lunghezza d'onda di funzionamento: Dal 1260 nanometro a 1650nm
Ampia temperatura di funzionamento: Da -40℃ a 85℃
Alte affidabilità e stabilità
Applicazioni
Sistemi di FTTX
Reti di PON
Collegamenti di CATV
Distribuzione del segnale ottico
Conformità
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
Specifiche
| Parametri | 1×32 |
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 |
| Tipo della fibra | G657A1 o cliente specificato |
| Perdita di inserzione (dB) (grado di P/S) | 16.5/16.9 |
| Uniformità di perdita (dB) | 1,5 |
| Perdita dipendente di polarizzazione (dB) | 0,3 |
| Attenuazione di riflessione (dB) (grado di P/S) | 55/50 |
| Direzionalità (dB) | 55 |
| Perdita dipendente di lunghezza d'onda (dB) | 0,5 |
|
Stabilità di temperatura (- 40~85 ℃) (dB) |
0,5 |
| Temperatura di funzionamento (℃) | -40~85 |
| Temperatura di stoccaggio (℃) | -40~85 |
| Dimensione del dispositivo (millimetro) | 50×7×4 |
| Dimensione del modulo (millimetro) | 140×115×18 |
| Dimensione del Mini-modulo (millimetro) | 80×20×6 |
Note:
1. Specificato senza connettori.
2. L'IL sarà 0.15dB più su con i connettori.
Dettagli del prodotto
il tubo d'acciaio può includere: il nome di prodotto, il numero o il logo seral ed il colore dell'uscita e dell'input, la lunghezza, tipi del connettore possono essere personalizzati.
ogni separatore proverà dopo aggiunge i connettori prima della consegna.
Prodotti di Yingda tutti i tipi di accoppiatori di Fbt e separatori del Plc da 1xn alle serie 2xn.
Per maggiori informazioni, i pls inviano la posta noi a: contatto di sales@ydpcable.com: sophie wang
